تابلو برق

تابلوی برق (که به آن تابلو ، تابلو شکن یا تابلو توزیع نیز می گویند) جز سیستم تامین برق است که یک منبع تغذیه الکتریکی را به مدارهای فرعی تقسیم می کند ، در حالی که فیوز محافظ یا قطع کننده مدار را برای هر مدار در محفظه مشترک فراهم می کند. به طور معمول ، یک سوئیچ اصلی ، و در تابلوهای اخیر ، یک یا چند دستگاه جریان باقیمانده (RCD) یا قطع کننده جریان باقیمانده با حفاظت از جریان اضافی (RCBO) نیز گنجانده شده است.

هنگام سرویس دهی به صفحه توزیع ، هنگامی که درپوش برداشته شده و کابل ها قابل مشاهده هستند ، تابلوهای برق آمریکایی معمولاً برخی قطعات را در معرض دید قرار می دهند. در تابلوهای ورودی سرویس کانادایی کلید اصلی یا قطع کننده مدار در یک جعبه سرویس واقع شده است ، بخشی از محفظه از بقیه تخته جدا شده است ، بنابراین هنگام خاموش شدن کلید اصلی یا قطع کننده هیچ قسمت در هنگام سرویس دهی در معرض مدارهای شاخه ای قرار نمی گیرد .

چیدمان تابلو برق

قطع کننده ها معمولاً در دو ستون قرار می گیرند. در یک صفحه به سبک ایالات متحده ، موقعیت های تابلو برق از چپ به راست و در امتداد هر ردیف از بالا به پایین شماره گذاری می شوند. این سیستم شماره گذاری با تولید کنندگان رقابتی متعدد پانل های شکن جهانی است.

هر ردیف از یک فاز متفاوت تغذیه می شود ، و به شما اجازه می دهد تا قطع کننده های مشترک دو یا سه قطبی دارای یک قطب در هر فاز باشند. در آمریکای شمالی ، سیم کشی تجهیزات بزرگ نصب شده دائمی از خط به خط معمول است. این دو شکاف در پانل (دو قطب) طول می کشد و ولتاژ 240 ولت برای برق الکتریکی اسپلیت فاز ، یا 208 ولت برای برق سه فاز می دهد.

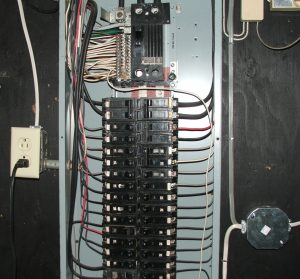

عکس روبرو فضای داخلی تابلوی برق یک ساختمان مسکونی برای شرکت جنرال الکتریک را نشان می دهد. سه هادی سرویس – دو خط “گرم” و یک خط خنثی – در بالای صفحه دیده می شوند. سیم خنثی با تمام سیمهای سفید به شینه خنثی سمت چپ متصل شده و دو سیم گرم به بریکر اصلی متصل می شوند.

در زیر قطع کننده اصلی دو میله باس وجود دارد که جریان را بین قطع کننده اصلی و دو ستون قطع کننده مدار شاخه ای قرار می دهد ، سیم های قرمز و سیاه داغ مدار مربوطه از هر کدام جدا می شوند. سه سیم (سیاه داغ ، سفید خنثی و زمین لخت) در حال خروج از سمت چپ محفظه است که مستقیماً به یک مخزن الکتریکی NEMA 5-15 و سیم برق متصل به آن دیده می شود. سیم زمینی لخته و رشته ای ورودی را می توان در نزدیکی پایین میله اتوبوس خنثی مشاهده کرد.

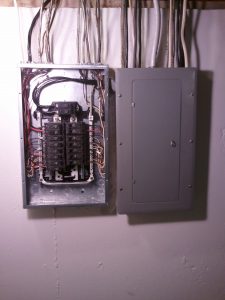

عکس روبرو یک پیکربندی پانل دوتایی را نشان می دهد: یک صفحه اصلی در سمت راست (با درب جلوی در محل) و یک زیر پنل در سمت چپ (با درپوش برداشته شده). زیرپانل توسط دو سیم گرم بزرگ و یک سیم خنثی از طریق مجرای زاویه دار نزدیک بالای پانل ها تغذیه می شود.

به نظر می رسد این پیکربندی سه نقض کد الکتریکی ملی فعلی ایالات متحده را نشان می دهد: پانل اصلی دارای سیم رسانا نیست (در اینجا به جای آن از طریق زیر پانل تغذیه می شود) ، اتصال بین اصلی و ساب پنل فاقد هادی زمین است (باید داشته باشد چهار سیم به جای سه سیم) ، و میله خنثی زیر پانل به میله زمین متصل شده است (این ها باید پس از قطع اولین سرویس ، که در این مورد صفحه اصلی است ، میله های جداگانه ای باشند).

یک طرح مشترک جعبه فیوز که در خانه های ساخته شده در سال های 1940 تا 1965 ، جعبه فیوز 60 آمپر بودن که دارای چهار فیوز پلاگین (به عنوان مثال پایه ادیسون) برای مدارهای انشعاب و یک یا چند بلوک فیوز حاوی فیوز کارتریج برای اهداف مانند عمده بود مدارهای لوازم خانگی.  پس از سال 1965 ، پانل قابل توجه 100 A با سه سیم (230 ولت) سرویس رایج شد. یک جعبه فیوز می تواند دارای بلوک های فیوز برای خاموش شدن اصلی و یک مدار برد الکتریکی به همراه تعدادی فیوز پلاگین (پایه ادیسون یا نوع S) برای مدارهای جداگانه باشد.

تابلو های برق انگلستان

تصویر زیر نمای داخلی یک پانل توزیع معمول در انگلستان را نشان می دهد. سه سیم فاز ورودی از طریق یک کلید اصلی در مرکز صفحه به شینه ها متصل می شوند. در هر طرف تابلو برق دو پایه برای خنثی و خاکی قرار دارد. خنثی ورودی به شینه پایین سمت راست پانل متصل می شود ، که به نوبه خود به شینه خنثی در سمت چپ بالا متصل است. سیم ارت ورودی به میله پایین سمت چپ تابلو متصل می شود ، که به نوبه خود به میله شیب زمین در بالا سمت راست متصل است. پوشش از نوار خنثی سمت راست پایین برداشته شده است. میله خنثی در سمت چپ پوشش خود را در محل قرار داده است.

در پایین سمت چپ میلگردهای فاز ، دو RCBO دو قطبی و دو بریکر تک قطبی قرار دارد که یکی بدون استفاده است. RCBO های دو قطبی در تصویر در دو مرحله به هم متصل نیستند ، اما دارای اتصالات خنثی سمت تأمین هستند که در پشت میله های فاز وجود دارد. در پایین سمت راست میلگردها یک قطب شکن ، یک دو قطب RCBO و یک سه قطب شکن وجود دارد.

پانل مصور شامل فضای زیادی بلااستفاده است. این احتمال وجود دارد که سازنده نسخه های 18 و 24 موقعیت این صفحه را با استفاده از همان شاسی تولید کند.

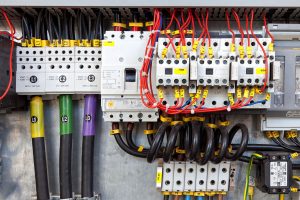

تأسیسات بزرگتر تجاری ، عمومی و صنعتی عموماً از لوازم سه فاز با تابلوهای توزیع که دارای دو ردیف شکن عمودی هستند ، استفاده می کنند. تاسیسات بزرگتر اغلب از تابلوهای توزیع فرعی استفاده می کنند.

در هر دو مورد ، تابلوهای مدرن که تا حدود 100 A)CU) یا 200 A (تابلوهای توزیع) کار می کنند از قطع کننده های مدار و RCD در نصب ریل DIN استفاده می کنند. صفحه توزیع اصلی در یک نصب همچنین به طور معمول یک سوئیچ اصلی (معروف به ورودی) را فراهم می کند که خطوط فاز و خنثی را برای کل منبع تغذیه تغییر می دهد. (n.b. ، ممکن است از ورودی به عنوان ایزولاتور یاد شده یا فروخته شود ، اما این مسئله ساز است ، زیرا لزوماً به معنای دقیق به عنوان ایزوله کننده مورد استفاده قرار نخواهد گرفت.)

برای هر فاز ، برق در امتداد یک شینه تغذیه می شود. در پانل های فاز تقسیم شده ، میله های باس جداگانه مستقیماً از ورودی تغذیه می شوند ، این اجازه می دهد تا RCD ها برای محافظت از گروه های مدار استفاده شوند. متناوباً RCBO ها می توانند برای محافظت از جریان بیش از حد و جریان باقیمانده از مدارهای منفرد استفاده شوند.

دستگاه های دیگری مانند ترانسفورماتور (به عنوان مثال برای مدارهای زنگ) و کنتاکتورها (رله ها ؛ به عنوان مثال برای موتورهای بزرگ یا بارهای گرمایش) نیز ممکن است استفاده شوند.

تابلوهای توزیع جدید بریتانیا ، حتی در مواردی که پوشش برای سرویس برداشته شده است ، قطعات زنده را به IP2X بسته اند.

واحدهای مصرفی

در انگلستان ، BS 7671 یک واحد مصرف کننده را چنین تعریف می کند: “نوع خاصی از تابلوی توزیع شامل یک نوع مونتاژ هماهنگ آزمایش شده برای کنترل و توزیع انرژی الکتریکی ، عمدتا در محل های داخلی …”  این تاسیسات معمولاً تک هستند منابع فاز با ولتاژ 230 ولت (استاندارد اسمی) و از نظر تاریخی آنها به عنوان جعبه فیوز شناخته می شدند زیرا واحدهای مصرف کننده قدیمی از فیوزها تا ظهور قطع کننده های مدار کوچک (MCB) استفاده می کردند. یک CU داخلی معمولی که به عنوان صفحه اصلی استفاده می شود ممکن است از 6 تا 24 راه برای دستگاه ها داشته باشد (بعضی از آنها ممکن است دو راه را اشغال کنند) و به دو یا چند بخش تقسیم می شود (به عنوان مثال یک بخش غیر RCD برای هشدارها و غیره ، یک بخش محافظت شده با RCD برای پریزهای سوکت و یک بخش محافظت شده با RCD برای روشنایی و سایر لوازم داخلی). CU های ثانویه ای که برای ساختمان های فرعی مورد استفاده قرار می گیرند معمولاً دارای 1 تا 4 روش به علاوه RCD هستند.

CU های اخیر (مقررات سیم کشی نسخه قبل از هفدهم) به طور معمول بخشهای محافظت شده با RCD برای موارد دیگری به غیر از پریزهای سوکت ندارند ، اگرچه برخی از CU های قدیمی دارای ورودی های RCD هستند. قبل از 1990 ، RCD ها (و میله های تقسیم شده) در CU استاندارد نبودند.

در جعبه های فیوز معمولاً از کارتریج یا فیوزهای قابل جبران استفاده می شود که هیچ وسیله محافظتی دیگری ندارد و جعبه های اصلی 4 طرفه بسیار رایج است. بعضی از جعبه های قدیمی از باکلیت سیاه و قهوه ای ساخته شده اند که گاهی دارای پایه چوبی هستند. اگرچه طراحی آنها تاریخی است ، اما این تجهیزات استاندارد برای نصب های جدید از دهه 1980 بودند ، بنابراین بسیار رایج هستند. نگهدارنده های نگهدارنده در این جعبه ها ممکن است از تماس تصادفی با پایانه های زنده محافظت نکنند.

فیوزباکس 4 طرفه معروف به طور معمول دارای دو مدار روشنایی و دو مدار سوکت ، دارای بارهای سنگین یا پایدار مانند بخاری غوطه وری و اجاق گاز روی مدار سوکت است. این چیدمان امروزه توصیه نمی شود ، اما برای تاسیسات موجود معمول است. جعبه های بزرگتر با راه های بیشتر دارای فیوزهای جداگانه برای بارهای بزرگ مانند بخاری غوطه وری ، اجاق گاز و دوش هستند.

جعبه های بدنه قدیمی

تعداد کمی از جعبه های بدنه قبل از سال 1950 هنوز در حال کار هستند. این موارد باید با احتیاط درمان شود زیرا قطعات زنده در معرض در این جعبه ها معمول است. تاسیساتی که آنها عرضه می کنند از استانداردهای مدرن ایمنی برق برخوردار نیستند. ویژگی دیگر تأسیسات بسیار قدیمی این است که ممکن است برای هر مدار دو فیوز وجود داشته باشد. یکی در برنامه زنده و دیگری در قسمت خنثی. در موارد نادر ، مدارهای حلقه قدیمی ممکن است با کمتر از 4 فیوز 15 A در هر حلقه ، یکی در هر یک از L و N وجود داشته باشد ، و این برای هر دو منبع تغذیه حلقه کپی می شود.

تفاوت تولید کننده

بیشتر اوقات ، تابلوها و بریکرهای وارد شده در آنها باید توسط یک سازنده باشد. هر تولید کننده دارای یک یا چند “سیستم” یا انواع پانل های شکن است که فقط شکن های از این نوع را می پذیرد. در اروپا ، علی رغم اتخاذ یک ریل استاندارد DIN برای نصب و شکل برش استاندارد ، هنوز این مورد وجود دارد ، زیرا موقعیت اتصالات شینه استاندارد نیست.

برخی از پانل ها از بریک هایی با عرض 1 اینچ (25 میلی متر) به ظاهر قابل تعویض استفاده می کنند. با این حال ، یک تولید کننده مشخص به طور دقیق ذکر می کند که کدام دستگاه ها ممکن است در تجهیزات خود نصب شوند. این مجامع برای استفاده توسط مرجع شناخته شده آزمایش و تأیید شده اند. جایگزینی یا افزودن تجهیزاتی که “کاملاً متناسب هستند” می تواند منجر به شرایط غیرمنتظره یا حتی خطرناک شود. چنین نصب هایی نباید بدون مشاوره قبلی با منابع آگاه ، از جمله تولید کنندگان انجام شود.

محل و تعیین محل

به دلایل زیبایی و امنیت ، پانل های قطع کننده مدار داخلی و واحدهای مصرفی به طور معمول در کمد های خارج از اتاق ، زیر شیروانی ها ، گاراژها یا زیرزمین ها قرار دارند ، اما گاهی اوقات به عنوان بخشی از عناصر زیبایی یک ساختمان نیز نمایش داده می شوند ( به عنوان یک نصب هنری ، به عنوان مثال) یا جایی که به راحتی قابل دسترسی هستند. با این حال ، قوانین ساختمانی فعلی ایالات متحده نصب تابلویی را در حمام (یا اتاق مشابه) ، در کمد های مخصوص لباس یا جایی که فضای کافی برای دسترسی برق به تابلو وجود ندارد ، منع می کند. شرایط خاص ، مانند نصب در فضای باز ، در یک محیط خطرناک و یا در مکان های غیر معمول دیگر ممکن است به تجهیزات تخصصی و نصب دقیق تر نیاز داشته باشد.

تابلوهای توزیع ممکن است برای سه فاز یا تک فاز و برق عادی یا برق اضطراری تعیین شوند یا با استفاده از قبیل پانل های توزیع برای تأمین سایر پانل ها ، پانل های روشنایی برای چراغ ها ، پانل های قدرت برای تجهیزات و ظروف و موارد خاص تعیین شوند. تابلوها در سراسر ساختمان در کمد های برقی که بخشی از ساختمان را سرو می کنند قرار دارند.

روشنایی تئاتر

در یک سالن تئاتر ، یک پانل مخصوص معروف به رک دیمر برای تغذیه وسایل روشنایی صحنه استفاده می شود. یک رک دیمر به سبک ایالات متحده دارای خوراک 3 فاز 208Y / 120 ولت است. به جای فقط قطع کننده های مدار ، رک دارای یک دیمر الکترونیکی حالت جامد با قطع کننده مدار مخصوص خود برای هر مدار مرحله است. این به ترتیب کم نور در هر مدار معروف است. دیمرها به طور مساوی در سه مرحله ورودی تقسیم می شوند. در یک رک دیمر 96 ، 32 دیمر در فاز A ، 32 دیمر در فاز B و 32 دیمر در فاز C وجود دارد تا بار نور را به همان اندازه که ممکن است پخش کند. علاوه بر منبع تغذیه ترانسفورماتور منبع تغذیه در ساختمان ، یک کابل کنترل از میز روشنایی اطلاعات را به پروتئین های کنترل مانند DMX-512 به کم نورها می رساند. این اطلاعات شامل اطلاعات سطح روشنایی برای هر کانال است که توسط آنها کنترل می کند که در هنگام تغییر نور نمایش (نشانه های نور) و یا در چه مدت زمان محو شدن ، مدارهای دیمر بالا و پایین می آیند.

صفحات توزیع ممکن است روی سطح نصب شده یا بصورت فلاش باشند چیدمان قبلی تغییر آسانتر یا اضافه شدن سیم کشی در تاریخ بعد را فراهم می کند ، اما چیدمان دومی ممکن است آراسته تر ، مخصوصاً برای کاربردهای مسکونی باشد. مشکل دیگر فرورفتگی تابلوی توزیع در دیوار این است که اگر دیوار جامد باشد ، ممکن است آجر یا بلوک زیادی برداشته شود – به طور کلی به همین دلیل ، تخته های توکار فقط در صورت نیاز به پروژه های جدید ساخته می شوند فضا را می توان در دیوار تعبیه کرد.
